明渠巴歇尔槽尺寸

2012-11-05 22:08:57 来源: 发布者:汤姆森浏览次数:2641 次

超声波明渠流量计堰板尺寸编号：

堰板类型：巴歇尔槽

最大流量： 20 t/d 1 号槽

堰板尺寸图：

尺寸如下：

符号	说明	尺寸	单位	备注
b	喉道宽度	228	毫米	25
B1	进口宽度	575	毫米	167
B2	出口宽度	381	毫米	93
L	喉道长度	305	毫米	76
L1	进口长度	864	毫米	356
L2	出口长度	457	毫米	203
La	连通管到喉道的长度	576	毫米	237
D	墙高	770	毫米	230
N		114	毫米	29
K		76	毫米	19

仪表上修改C值和N值,C=60.4,N=1.55

以上是巴歇尔槽的尺寸图。根据应用需要的最大流量，确定用几号巴歇尔槽，查询附表一、二，找出对应尺寸和C、N值填入表格即可，例如：1号槽对应的C值是60.4，N值是1.55。注意流量的单位1 t/h = 3.6 l/s ，1t/s = 1000 l/s 。

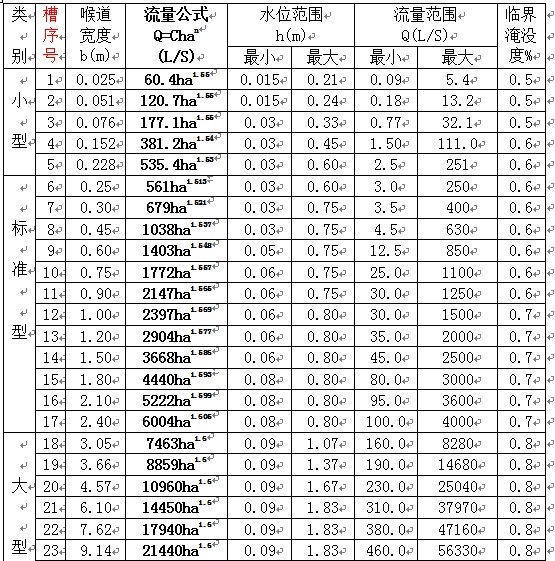

附表一巴歇尔槽水位-流量公式

附表二巴歇尔槽构造尺寸单位：米

类别	槽序号	喉道段			收缩段			扩散段			墙高
类别	槽序号	b	L	N	B1	L1	La	B2	L2	K	D
小型	1	0.025	0.076	0.029	0.167	0.356	0.237	0.093	0.203	0.019	0.23
	2	0.051	0.114	0.043	0.214	0.406	0.271	0.135	0.254	0.022	0.26
	3	0.076	0.152	0.057	0.259	0.457	0.305	0.178	0.305	0.025	0.46
	4	0.152	0.305	0.114	0.400	0.610	0.407	0.394	0.610	0.076	0.61
	5	0.228	0.305	0.114	0.575	0.864	0.576	0.381	0.457	0.076	0.77
标准型	6	0.25	0.60	0.23	0.78	1.325	0.883	0.55	0.92	0.08	0.80
	7	0.30	0.60	0.23	0.84	1.350	0.902	0.60	0.92	0.08	0.95
	8	0.45	0.60	0.23	1.02	1.425	0.948	0.75	0.92	0.08	0.95
	9	0.60	0.60	0.23	1.20	1.500	1.0	0.90	0.92	0.08	0.95
	10	0.75	0.60	0.23	1.38	1.575	1.053	1.05	0.92	0.08	0.95
	11	0.90	0.60	0.23	1.56	1.650	1.099	1.20	0.92	0.08	0.95
	12	1.00	0.60	0.23	1.68	1.705	1.139	1.30	0.92	0.08	1.0
	13	1.20	0.60	0.23	1.92	1.800	1.203	1.50	0.92	0.08	1.0
	14	1.50	0.60	0.23	2.28	1.95	1.303	1.80	0.92	0.08	1.0
	15	1.80	0.60	0.23	2.64	2.10	1.399	2.10	0.92	0.08	1.0
	16	2.10	0.60	0.23	3.00	2.25	1.504	2.40	0.92	0.08	1.0
	17	2.40	0.60	0.23	3.36	2.40	1.604	2.70	0.92	0.08	1.0
大型	18	3.05	0.91	0.343	4.76	4.27	1.794	3.68	1.83	0.152	1.22
	19	3.66	0.91	0.343	5.61	4.88	1.991	4.47	2.44	0.152	1.52
	20	4.57	1.22	0.457	7.62	7.62	2.295	5.59	3.05	0.229	1.83
	21	6.10	1.83	0.686	9.14	7.62	2.785	7.32	3.66	0.305	2.13
	22	7.62	1.83	0.686	10.67	7.62	3.383	8.94	3.96	0.305	2.13
	23	9.14	1.83	0.686	12.31	7.93	3.785	10.57	4.27	0.305	2.13
	24	12.19	1.83	0.686	15.48	8.23	4.785	13.82	4.88	0.305	2.13
	25	15.24	1.83	0.686	18.53	8.23	5.776	17.27	6.10	0.305	2.13
