磁翻板液位计、磁性浮子液位计

产品原理：UHZ磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180 ° ，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示.也可在本体管上加装磁性开关或远传变送器，输出开关信号或模拟量信号,可就地显示和远程控制。

适合场合：适用于高温、高压、强酸、强碱及防爆要求的场合。
应用行业：电力、石油、化工、冶金、环保、楼宇、食品等行业生产过程中的液位测量与控制。

主要技术指标：

• 测量范围：400~8000mm
• 精确度： +/- 5mm　 +/- 10mm（高温型）
• 工作压力： 2.5MPa（普通型），10.0MPa（高压型），32.0MPa（超高压型），2.5MPa（防腐型）；
• 介质密度：0.45~2g/cm3
• 介质密度差： >= 0.15g/cm3（测量界位）
• 介质温度：-80℃~+450℃
• 介质粘度： 0.4Pa.s
• 环境振动：频率 25HZ，振幅 0.5mm
• 材质：PVC、PP、304、316
• 过程连接：DN20,、DN25固定法兰或活套法兰

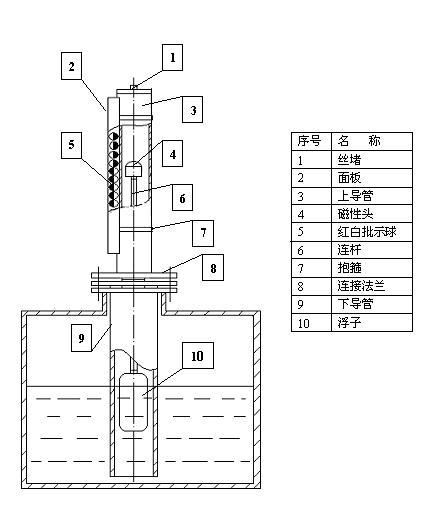

结构示意图：

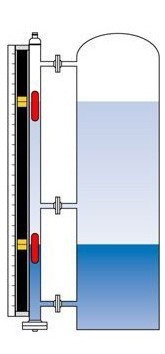

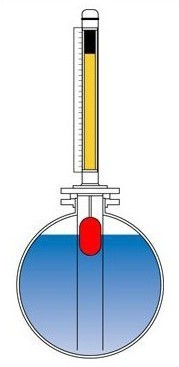

                 《--侧装型--》                                               《--顶装型--》

产品安装：在塔罐、卧罐、立罐、水槽、球型容器和锅炉等设备的侧面或顶部安装
