TMSLWY现场显示型涡轮流量计

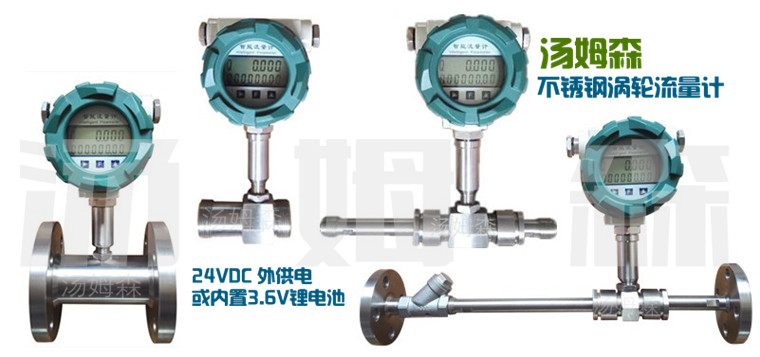

（内置锂电池供电或24V DC供电）

原理楷述:

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，经显示仪表，显示出流体的瞬时流量或总量

适用场合:

适用于能与不锈钢ICr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且且无纤维、颗粒等杂质的液体
适用于在工作温度下粘度小于5×10-6m2/s  的介质
对于粘度大于 5×10-6m2/s 的液体，要进行实液标定后使用
可用于0.2m/s 低流速场合(始动流速)

特点:

高精确度，对于液体一般为±0.25％R－±0.5％
重复性好，短期重复性可达0.05％-0.2％
可获得很高的频率信号（3-4kHz），信号分辨力强
范围度宽，中大口径可达40：1-10：1，小口径为6：1或5：1

技术参数：

• 体积总量显示：8位浮点显示0.001～99999999m³
• 体积流量：4位浮点显示0.001～9999m³/h
• 频率4位显示1～9999Hz
• 流速3位显示0.01～999m/s
• 电池电量分格模拟显示
• 仪表系数6位（次/m³，次/L）可通过按键置入。
• 体积总量可清零

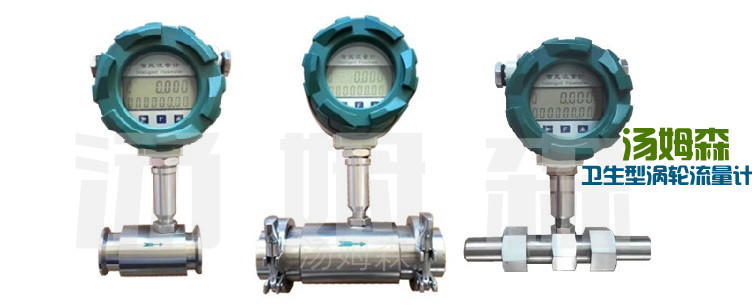

• 可订做不锈钢卡箍连接卫生型流量计

结构安装分类：

1》小口径的可制成螺纹连接或卡箍连接

2》中等口径可制成标准法兰连接

3》DN200以上大口径可制成插入式接头

口径与流量范围：
