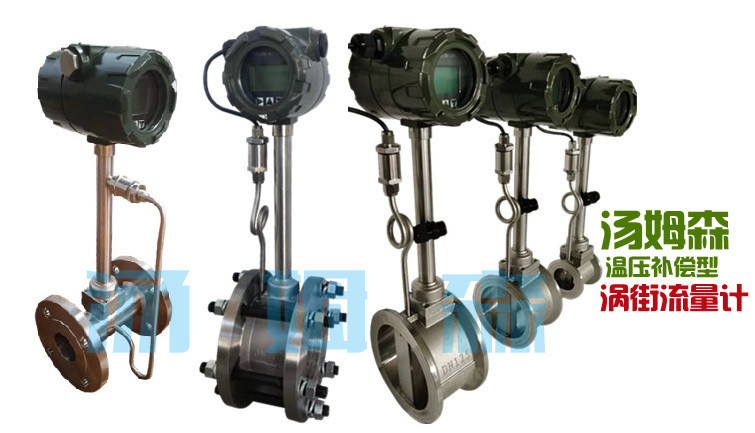

TMSLUGB涡街流量计
原理楷述：
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：f=StV/d。由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量Q。所测得的脉冲数N与体积量之比，称为仪表常数（K）,即K＝N/Q（1/m³）
应用范围：
涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
主要技术指标：
公称通径(mm) | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公称压力(MPa) | DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) | 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
精确度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范围度 | 1：6～1：30 |
供电电压 | 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
确定流量范围和仪表口径的基本步骤：
1．明确以下工作参数。
（1）被测介质的名称、组份
（2）工作状态的最小、常用、最大流量
（3）介质的最低、常用、最高压力和温度
（4）工作状态下介质的粘度
2． 涡街流量仪表测量的是介质的工作状态体积流量，因此应先根据工艺参数求出介质的工作状态体积流量,
3．仪表下限流量的确定。涡街流量仪表的上限适用流量一般可不计算，涡街流量仪表口径的选择主要是对流量下限的计算。下限流量的计算应该满足两个条件：最小雷诺数不应低于界限雷诺数（Re=2×104）；对于应力式涡街流量仪表在下限流量时产生的旋涡强度应大于传感器旋涡强度的允许值
4.气体的上限流速应该小于70m/s,液体的上限流速应该小于7m/s
5．涡街流量计不适合测量高粘度液体。当计算出的可测流量下限不满足设计工艺要求时，应该考虑选用其它类型流量计。
6．通过计算如果有两种口径都可满足要求，为了提高测量效果、降低造价，应选用口径较小的表。应该注意的是，尽可能使常用量处在流量范围上限的1/2～2/3
涡街流量传感器工况流量范围表
仪表口径 (mm) | 液体 | 气体 | ||
测量范围 (m3/h) | 输出频率 (Hz) | 测量范围 (m3/h) | 输出频率 (Hz) | |
DN15 | 0.3-6 | 精度：1.5-2.5 | 2.8-12 |
|
DN20 | 0.6--12 | 精度：1.5-2.5 | 5-35/40 |
|
25 | 1.2～16 | 25～336 | 5～55 | 190～1140 |
32 | 1.6-30 |
| 10-130 |
|
40 | 2～40 | 10～200 | 20～205 | 140～1040 |
50 | 3～60 | 8～160 | 25～380 | 94～1020 |
65 | 5-100 |
| 50-700 |
|
80 | 6.5～130 | 4.1～82 | 70～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 110～1700 | 42～536 |
125 | 20-340 |
| 200~~2800 |
|
150 | 30～450 | 2.8～43 | 280～4000 | 33～380 |
200 | 45～800 | 2～31 | 500～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
上表中(300)～(1000)口径为插入式

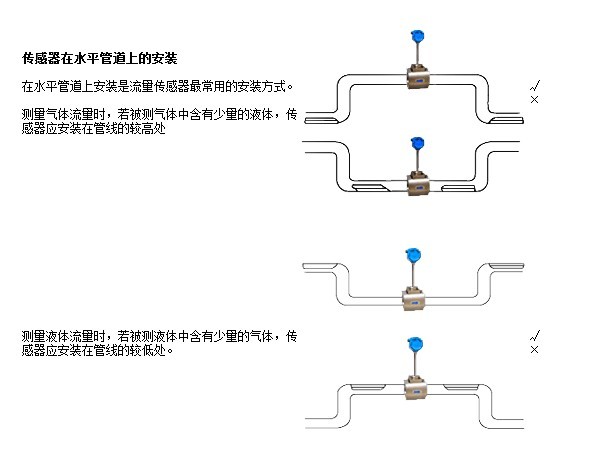

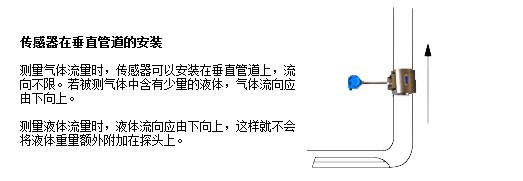

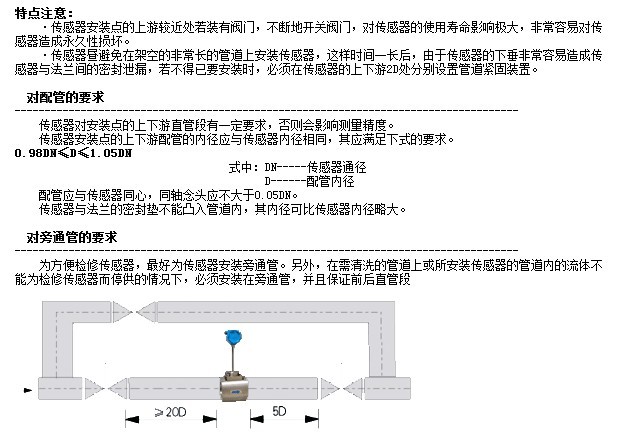

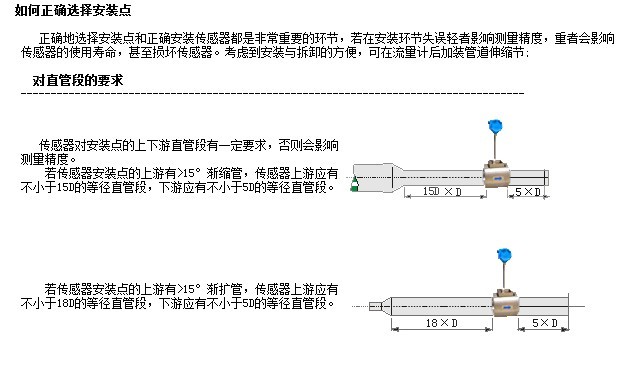

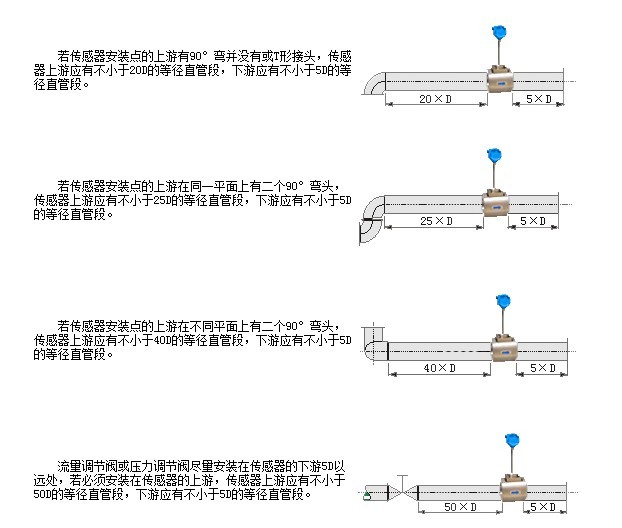

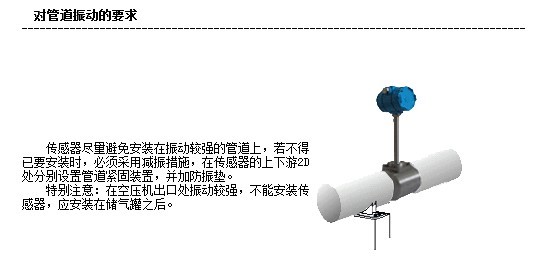

安装要求：
