插入式电磁流量计

用途概述：

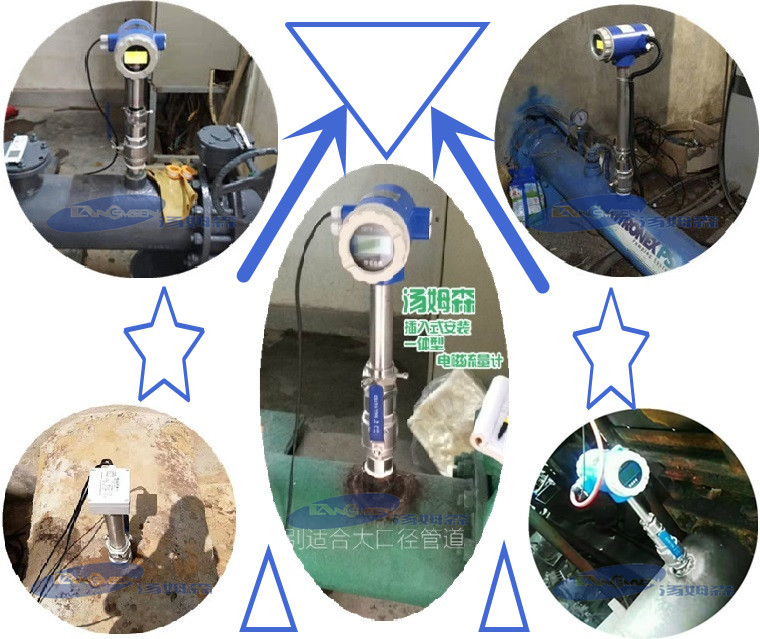

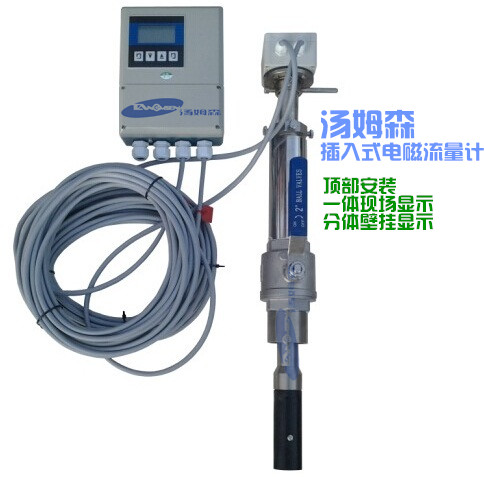

插入式电磁流量计是专门为DN300以上管道而设计的，考虑到大口径管道用管道是电磁流量计安装维护不方便，而且成本高的问题。插入式电磁流量计在不同管道上使用区别就在于插入探头的长度不一样，所以价格方面基本差距不大，而且传感器探头和转换器中间有可控制的球阀，维护时可以拔出探头，关掉球阀进行维护。实现不断流维护，提高企业维护效率。插入式电磁流量计一般为分体型，若用户需要亦可组成一体型。传感器安装在管道上需用检测的位置上，分体型转换显示器则安装在附近的墙壁或有支架的仪表箱内，也可安装在仪表与控制间，两者在传感器的接线盒用专用电缆连接。

应用领域：
在大口径排水管道对导电介质的测量，适合用于水泥、铸铁、PE管道等，插入式电磁流量计在国民经济的如工业、农业、水利、环保污水监测、 城市供水等各个部门用来测量各种导电液体的流量和总量。

特点：

--测量不受流体密度、粘度、温度、压力等变化的影响。

--功耗小，零点稳定，抗干扰能力强、可靠性好。

--无附加压力损失，要求直管段长度小。

--流量测量量程宽，流速可在1.0m/s—10.0m/s内连续任意设定，

--输出信号与流量（流速）成完全线性关系。

--转换显示器采用16位高性能微处理器，2×16LCD显示。

--可分别显示：正向流量、反向流量及正、反向流量之差的总量。

--转换显示器有多种输出：电流、脉冲、数字通讯、HART。

--适用大管径管道，DN300—3000mm。

--体积小、重量轻、安装方便、维护量小；

--转换器和传感器具有多种防护等级，有潜水安装的IP68等级

--特别适用于供排水管道的流量测量

--流量的测量只与插入深度有关，通用性广、互换性强

--在大管道流量检测中，具有绝对的安装优势与价格优势

--能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便；

主要技术参数和性能：
适用流量管道公称通径：DN300—3000mm。
工作压力：≤1.6MPa.
工作温度：≤70℃.
流速上限范围：1—10m/s内连续可调
测量精确度：±2.5%
被测介质电导率≥50μs/cm。
电极材料：304、304L、316、316L、哈氏合金、钛（Ti）等
与转换显示器的最大距离≤50m。

管道内径、平均流速（m/s）、体积流量（m3/h）的对照表

订货须知：

--管道内径尺寸或管道规格：外经×壁厚

--管道材质（若为铸铁或非金属时，应另设计、配置安装件）

--管道内的压力与温度

--被测流体名称及洁净情况、腐蚀性强弱

--是否一起订购电磁流量转换显示器

--另外订购的电缆长度
