工业氮气、氩气、氧气、二氧化碳、天然气、瓦斯气 气体流量计

（旋进旋涡式）

一、概述

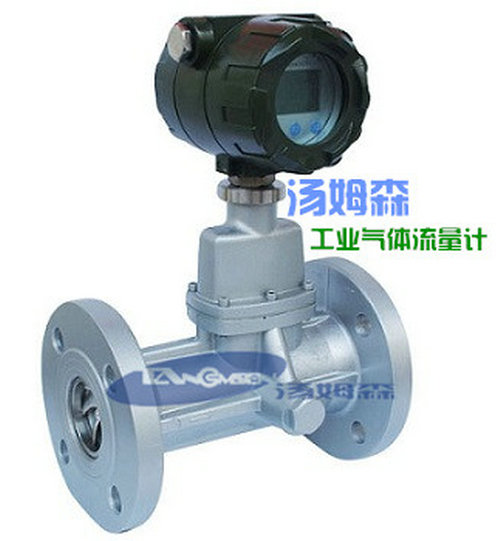

      TMSLXQ系智能旋进旋涡气体流量计采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的先进水平。可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

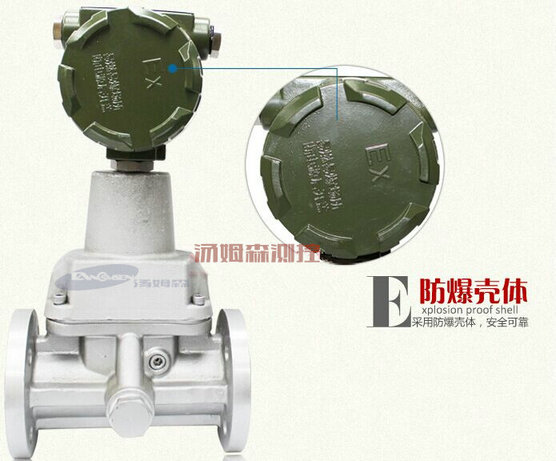

1、内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观。

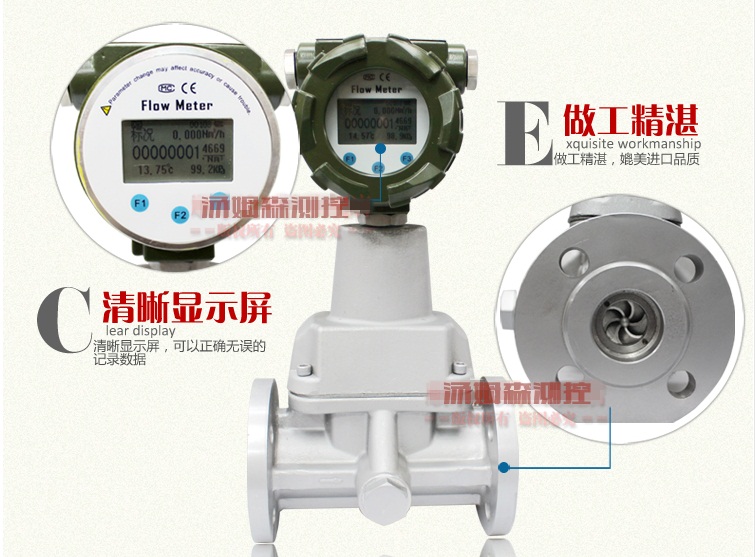

2、就地显示温度、压力、瞬间流量和累积总量。
3、采用先进的信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4、特有时间显示及实时数据存储之功能，无论什么情况下，都能保证内部数据不会丢失，可永久性保存。
5、整机功耗极低，能凭内部电池可长期供电运行，是理想的无需外电源就地显示仪表。
6、防盗功能可靠，具有密码保护，防止参数改动。
7、表头可180度随意旋转，安装方便。
     本系列产品执行国家JJG198-94《速度式流量计检定规程》和Q/320831CS003-2007《LUXZ系列智能旋进旋涡气体流量计》企业标准。
     本系列产品经国家级仪器仪表防爆安全监督站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.2-2000有关规定。隔爆型防爆标志为Exd Ⅱ Bt4。
二、结构与工作原理

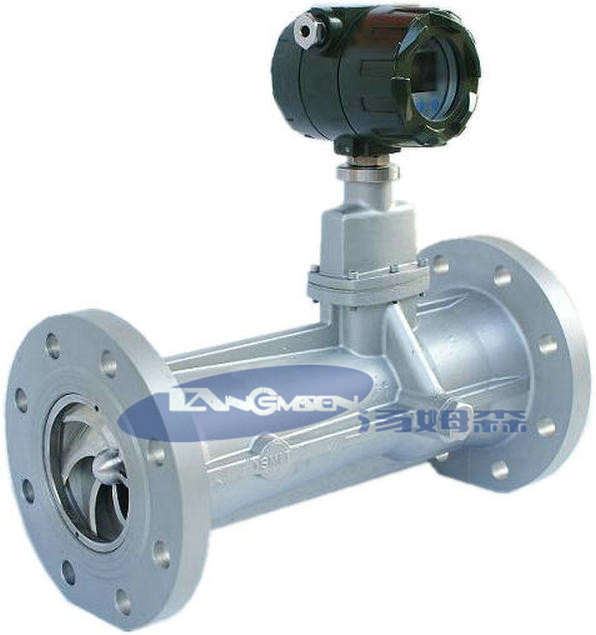

     当沿着轴向流动的流体进入流量传感器入口时，旋涡发生体强迫流体进行旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡流进入扩散段，因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号经前置放大器差动放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，同时处理电路对两路的脉冲信号进行相位比较和判别，剔除干扰信号,而对正常的流量信号进行计数处理。

3、使用条件：
环境温度：-20~+60℃
介质温度：-20~+80℃
相对湿度：5%~95%
大气压力：86KPa~106KPa
4、电气性能指标
工作电源：外电源：+24VDC
                   内电源：3.6V锂电池，
整机功耗：外电源，＜1W
                    内电源，＜0.3mW，锂电池可用二年以上。
输出方式：脉冲信号
                     4~20mA电流信号：对应流量0~Qmax，20mA对应流量可由用户自已设定。
                    Rs485通讯：可传输瞬时流量累积流量、压力和温度参数。
5、防爆标志：Exd ⅡBT4
6、防护等级：IP65

四、外形尺寸及安装

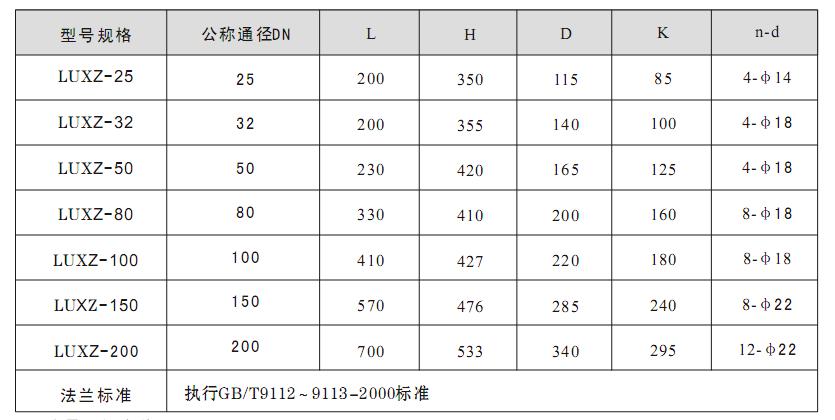

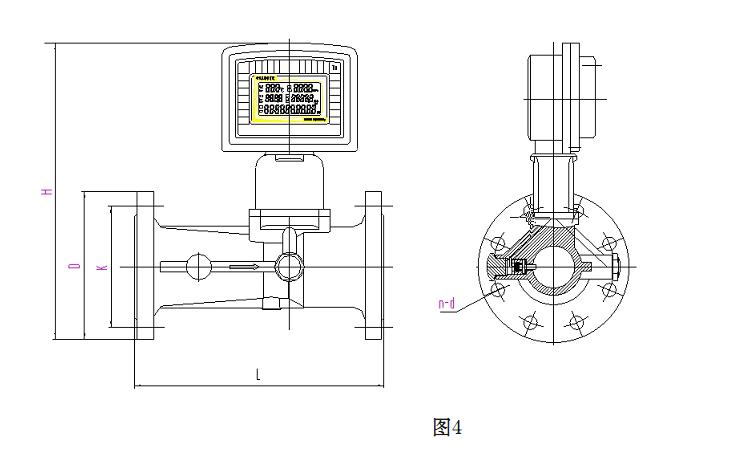

1、流量计外形尺寸（见图4和表2）

2、流量计安装尺寸（1.6MPa）

3、流量计的安装
1）流量计应根据流向标志安装。
2）流量计可水平、垂直或任意角度倾斜安装。

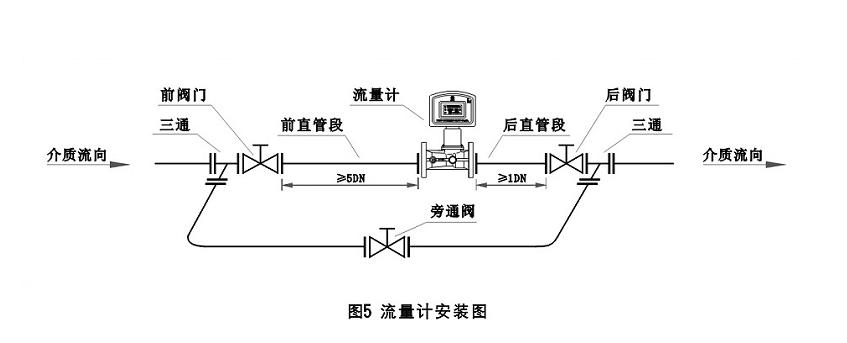

3）上下游直管段要求见图5。

4）被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
5）流量周围不应有强外磁场干扰及强烈的机械振动。
6）流量计必须可靠接地。
