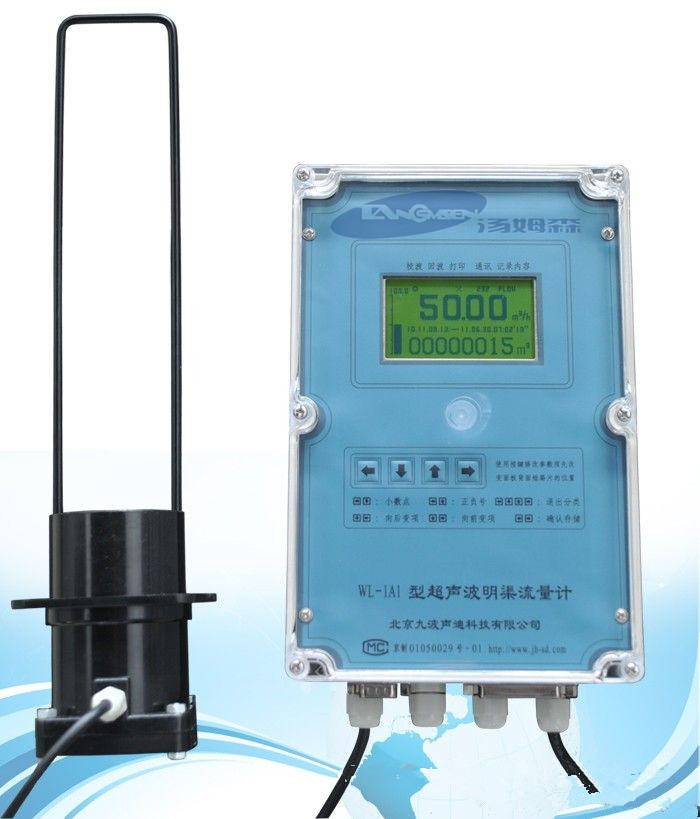

九波WL-1A1 明渠流量计

产品的特点：

非接触式测量：传感器不与流体接触，不受污水的腐蚀和粘污。传感器为ABS外壳全密封结构，耐、耐碱、耐腐蚀。

直接测流动水面：传感器直接测流动水面的液位，不使用静水井,可以防止因使用静水井,污水中的悬浮物、泥沙等堵塞连通管，
造成静水井与量水堰槽内水位不一致，或因冬季结冰，形成虚假液位，从而导致流量测量错误。
广泛的适应性：通过键盘设置仪表参数，可与各种量水堰槽配用。以适应地表明渠、地下涵管等不同的应用条件。
完整的技术支持：随机文件提供仪表安装方法，参数设置方法，量水堰槽构造及安装方法，流量误差检定方法等。
质量可靠：本产品经过近二十年的生产、经营、完善，现场使用证明本产品性能符合污水计量使用要求。

WL-1A1型新增功能：
串口输出多种通讯协议：
除原有的RS-232外，新增RS-485。通过按键设置波特率，奇偶校验，编码协议
可直接与调制解调器、GSM无线通讯模块配接
按要求在仪表内加装GSM无线通讯模块后，可用普通手机，通过短信方式查看仪表数据
新增Modbus协议

主要技术指标及技术参数：
1. 流量范围：10升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
2. 累计流量：8位十进制数，累满8位后自动回零，重计
3. 流量精度：±5％（1～3％配用量水堰槽的不确定，再附加上1～2％的仪表测量误差）
4. 测距范围：0.4～2米（从探头底部起0.4米内是盲区，0.4～2米内为测距范围）
5. 测距精度：±3mm（在1米量程内标定的结果）
6. 液位分辩：1mm
7. 工作环境温度：-20～55℃
8. 仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵死)；探头部分：IP68
9. 供电电源：
交流供电：220V±10％ 6W
直流供电：12V±2V 120mA (仪表没有4～20mA输出和继电器动作)
交流、直流供电同时存在时，仪表使用交流供电；交流掉电，自动接通直流。
11. 仪表日历钟计时误差: < 5分钟/每月
12. 仪表数据存储量：
每月、每天、每小时的记录：仅记录流量 ＞2年，附加其它仪表4路 ＞4个月
每分钟的记录：仅记录流量 ＞8小时，附加其它仪表4路 ＞4小时
14. 接入其它仪表的4～20mA电流：
仪表内部采样电阻： 200Ω；负端与仪表地端共接
   可以接入的数量：I1、I2、I3、I4共4路
13. 可以配接的打印机：接口插座， DB25插孔
14. 4～20mA电流输出,误差： 0.5％ (相对仪表示值),输出内容：流量、液位可选
15. RS232：接口插座，DB9插针;通讯协议：怡文、金源、西交、九波等
16. 控制方式： 每累计设定的m3闭合一次、液位报警、液位上限、液位下限可选
    类型： 单刀双掷 （常开、常闭）
   触点容量： AC250V1A；DC30V1A
